對于電磁屏蔽室的設計要滿足相關要求，以保證電磁屏蔽室的建設質量，更進一步的是延長電磁屏蔽室的使用壽命。下面就由無錫立達屏蔽的工作人員為大家介紹一下電磁屏蔽室設計需要滿足哪些要求：

電磁屏蔽室基本組成內容

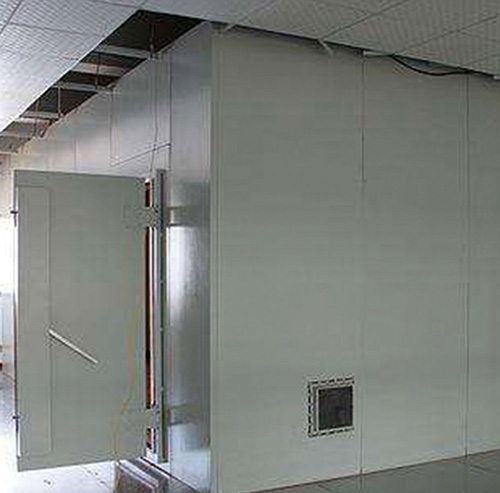

殼體：此處以鋼板焊接式電磁屏蔽室為例。包括六面龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成，材料規格按屏蔽室大小確定地面龍骨（地梁）應與地面進行相對緣處理。墻、頂部冷軋鋼板厚度2mm，底部鋼板厚3㎜，先在車間預制成模塊，分別焊接在龍骨框架內側。所有焊接均采用CO2保護焊，連續滿焊，并用專用設備撿漏，防止漏波。所有鋼質殼體必須進行良好的防銹處理。

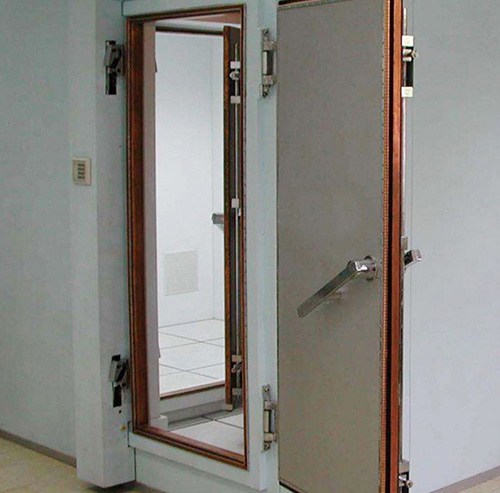

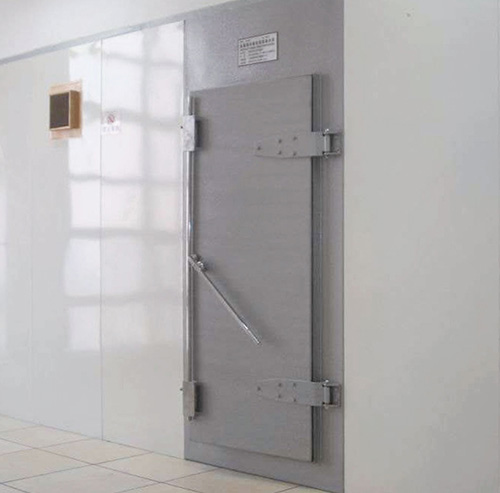

電磁屏蔽門：電磁屏蔽門是屏蔽室主要活動部件，也是屏蔽室綜合屏蔽效能的關鍵，技術含量較高，材料特殊，工藝其復雜，共26道工序。電磁屏蔽門有鉸鏈式插刀門、平移門兩大類，各有手動、電動、全自動等形式。如考慮使用的穩定性及性價比，則手動插刀式鉸鏈門（標準門1900㎜×850㎜）。

蜂窩型通風波導窗：通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距5㎜的六邊形鋼質波導管集合組成，波導管不妨礙空氣流通，卻對電磁輻射有截止作用。主要采用300mm×300mm×50mm規格的全焊接式蜂窩式波導窗，插入損耗150KHz～1GHz≥100dB，完全滿足《規范》要求。屏蔽室按面積大小配置相應數量的波導窗，分別用于進風、排風、瀉壓。

強弱電濾波器：進入屏蔽室的電源線、通信信號線等導體都會夾帶傳導電磁干擾，必須有相應的濾波器加以濾除。濾波器是由無源元件（電感、電容）構成的無源雙向網絡，其主要性能參數是截止頻率（低通、高通、帶通、帶阻）、插入損耗（阻帶衰減量），濾波性能取決于濾波級數（濾波器濾波元件數）、濾波器結構類型（單電容型C型、單電感型L型、π型）等。

波導管：進入防護室的各種非導體管線如消防噴淋管、光纖等，均應通過波導管，波導管對電磁輻射的截止原理與波導窗相同。

室內電氣、室內裝修：包括穿管走線、配電箱、照明、插座及吊頂、墻面裝修、地面防靜電地板等。為確保屏蔽室穩定運行，電氣、裝修材料必須選用符合國家標準的防火、防潮、環保產品。
